タクボ・プレート熱交換器　HET/HEKシリーズについて


●　特許取得のプレート熱交換器
　　　タクボでは独自開発・特許取得のプレート構造。
　　　驚異の低価格・高効率・低ランニングコストを実現しました。

●　完全密閉構造
　　　排気と給気を内部伝熱板が完全分離。排気中の湿気、ダストを完全シャットアウト、
　　　”熱”のみを最高の効率で熱源に戻します。

●　大面積高効率伝熱板
　　　HET/HEKシリーズ熱交換器は、通常のヒートシンク式熱交換器に比べ広大な伝熱板面積
　　　を有します。


タクボ・プレート熱交換器 HET/HEKシリーズ
　　　タクボ・プレート熱交換器を空気熱を排気している
　　　機械及び装置に取り付けると排気熱の８０～９０％の
　　　熱を回収し、大幅な省エネになります。
　　　射出成形機のホッパードライヤーなど加熱乾燥装置に
　　　HET/HEKシリーズ熱交換器を取り付けると
　　　これまで放出廃棄されていた排気熱を80％以上回収
　　　再利用でき、電気代などエネルギーコストをを30％以上
　　　削減できます。（当社測定値）


タクボ・プレート熱交換器　HET/HEKシリーズの特徴


　　　　　■　高効率　　　　　　　　　　　　タクボ独自のプレート方式で80％以上の熱回収率を実現。（当社測定値）

　　　　　■　低価格　　　　　　　　　　　　小型高性能、自社一貫生産で驚きの低価格。

　　　　　■　作業環境を改善　　　　　　排気温度が下がる為室温上昇を抑えます。またブロワーからの騒音を10％削減します。

　　　　　■　メンテナンスが容易　　　　シンプル・頑丈な構造、熱 交換器内部を簡単に掃除できます。

　　　　　■　種類が豊富　　　　　　　　　装置の容量、設定温度、風量に合わせ熱交換器のタイプを選択できます。


 タクボ・プレート式熱交換器スペック一覧


HET-10
HEK-10		 HET-20
HEK-20		 HET-30
HEK-30

タイプ 低温タイプ　標準仕様 低温タイプ　ドレン排出仕様 高温タイプ  大風量タイプ
製品名 ＨＥＴ
(Ｓ)-10		 ＨＥＴ
(Ｓ)-20		 ＨＥＴ
(Ｓ)-30		 ＨＥＴＳＤ
-10		 ＨＥＴＳＤ
-20		 ＨＥＴＳＤ
-30		 ＨＥＫ
(Ｓ)-10		 ＨＥＫ
(Ｓ)-20		 ＨＥＫ
(Ｓ)-30		  ＨＥＧ-30
熱交換器型式 向　流　プ　レ　ー　ト　型
使用流体 空　気
ダクト呼び径 （オプションパーツ装着時） φ75 φ100 φ125 /
φ150		 φ75 φ100 φ125 /
φ150		 φ75 φ100 φ125 /
φ150		  φ200
給排気口サイズ（ｍｍ） 120×100 120×200 120×300 120×100 120×200 120×300 120×100 120×200 120×300  180×300
寸法:W（ｍｍ） 109 209 309 109 209 309 109 209 309 352
寸法:H（ｍｍ） 953 965 953 959 920 / (1005)  1575
寸法:D（ｍｍ） 360 382 355  435
温度効率 *1 約70% 約80%  約60%
最高使用温度 150℃ 400℃  150℃
標準風量（㎡/min） *2 3 6 9 3 6 9 3 6 9 20
圧力損失（参考値） 110pa  650pa
伝熱板材質 アルミ　/　（ＳＵＳ304） アルミ アルミメッキ鋼板　/　（ＳＵＳ304）  アルミ
ケース材質 ＳＧＣＣ塗装仕上　 /　（ＳＵＳ304） ＳＵＳ304 ＳＥＣＣ塗装仕上　/　（ＳＵＳ304）  アルミ
本体質量（kg） 13 22 31 13 22 31 23 39 58 42

　・（*1）給気の温度、風量により変化します。
　・（*2）20℃、1気圧における標準風量です。

驚異の省エネ効果　　　　ローコスト　ハイリターン
タクボ HET / HEK シリーズ熱交換器は、低い導入コストと短時間の取り付け作業で大幅なエネルギー使用量削減を実現します

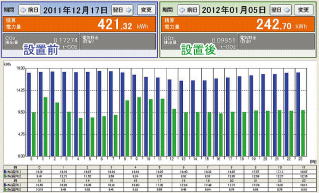

以下の表は、広島県内の当社HETシリーズ既設企業様 （ホッパードライヤーへ取り付け） における
省エネ効率の実績 （実際の消費電力削減率） とそれを基に算出された年間の電気代削減額です。
（　※電気削減額は、ホッパードライヤーの稼働を、１日２４時間、１年300日、電気使用量を1kWh=￥13として算出
　しています。　実際の値はホッパードライヤーの稼働状況、作業環境等によって変化します。）
